Область применения:
Рентгеновский аппарат универсального назначения среднего класса. Используется для контроля сварных соединений тонкостенных стальных сосудов, трубопроводов и отливок, отливок из лёгких сплавов на основе титана и алюминия. Предназначен для работы в рентгеновских лабораториях, в цеховых и полевых условиях.

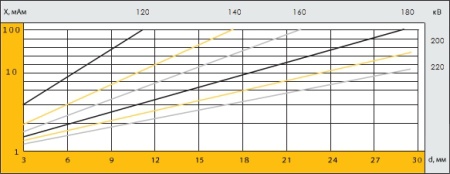

Номограммы для просвечивания стали.
Пленка – D7, свинцовые усиливающие экраны 0,05-0,09мм, фокусное расстояние - 70 см, оптическая плотность почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.
Характеристики:
|
Параметры и характеристики |
Значение |
|---|---|
|
Максимальное анодное напряжение, кВ |
220 |
|
Максимальный анодный ток, мА |
5 |
|
Диапазон регулировки напряжения, кВ |
50 - 220 |
|
Диапазон регулировки анодного тока, мА |
0,3 - 5 |
|
Размер фокусного пятна трубки, мм |
2 - 2 |
|
Угол раствора рабочего пучка, град. |
40 |
|
Номинальная толщина просвечивания (Fe), мм |
30*/ 40** |
|
Полная мощность, потребляемая от сети, кВА (не более) |
2 |
|
Масса излучателя/блока питания/пульта, кг (не более) |
29,5/10,5/0,3 |
|
Габаритные размеры, мм |
|
|
излучателя |
380х220х490(Н) |
|
блока питания |
340х340х210(Н) |
|
пульта управления |
175х85х25(Н) |
|
Время выхода на максимальный |
|
|
режим, с |
0,26 |
|
Напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, Вмм |
220 |
* F=700 мм, Dопт=2,0, пленка типа D7 , усиливающие свинцовые экраны 0,05-0,09мм. Автоматическая обработка, G135, 26,5 ОС, 6,5 мин цикл ** F=700 мм, Dопт=2,0, пленка типа D7 , флуоресцирующие усиливающие экраны УПВ-2, время экспозиции – 300с Автоматическая обработка, G135, 26,5ОС, 6,5 мин. цикл.
